СРЭП — система резервного электропитания

Практика применения источников бесперебойного питания (ИБП) и систем параллельного резервирования на их основе для особо ответственного оборудования показывает, что при отсутствии комплексного подхода далеко не всегда достигается максимальная надежность электроснабжения. Чаще всего из-за того, что уделяется мало внимания качеству разработки, сборки и монтажа электрощитового оборудования, входящего в систему. Электрощитовое оборудование поставляется и устанавливается отдельно от ИБП, причем компаниями, не имеющими должного опыта и не учитывающими специфики построения и эксплуатации систем бесперебойного электроснабжения. Таким образом, назрела необходимость реализации комплексного подхода к проектированию, изготовлению, поставке и монтажу систем резервированного электропитания.

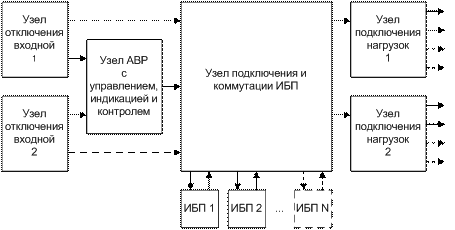

Наша компания разработала и сертифицировала ряд моделей таких комплексных систем резервированного электропитания — СРЭП, и осуществляет их изготовление, поставку и монтаж. В состав системы входят:

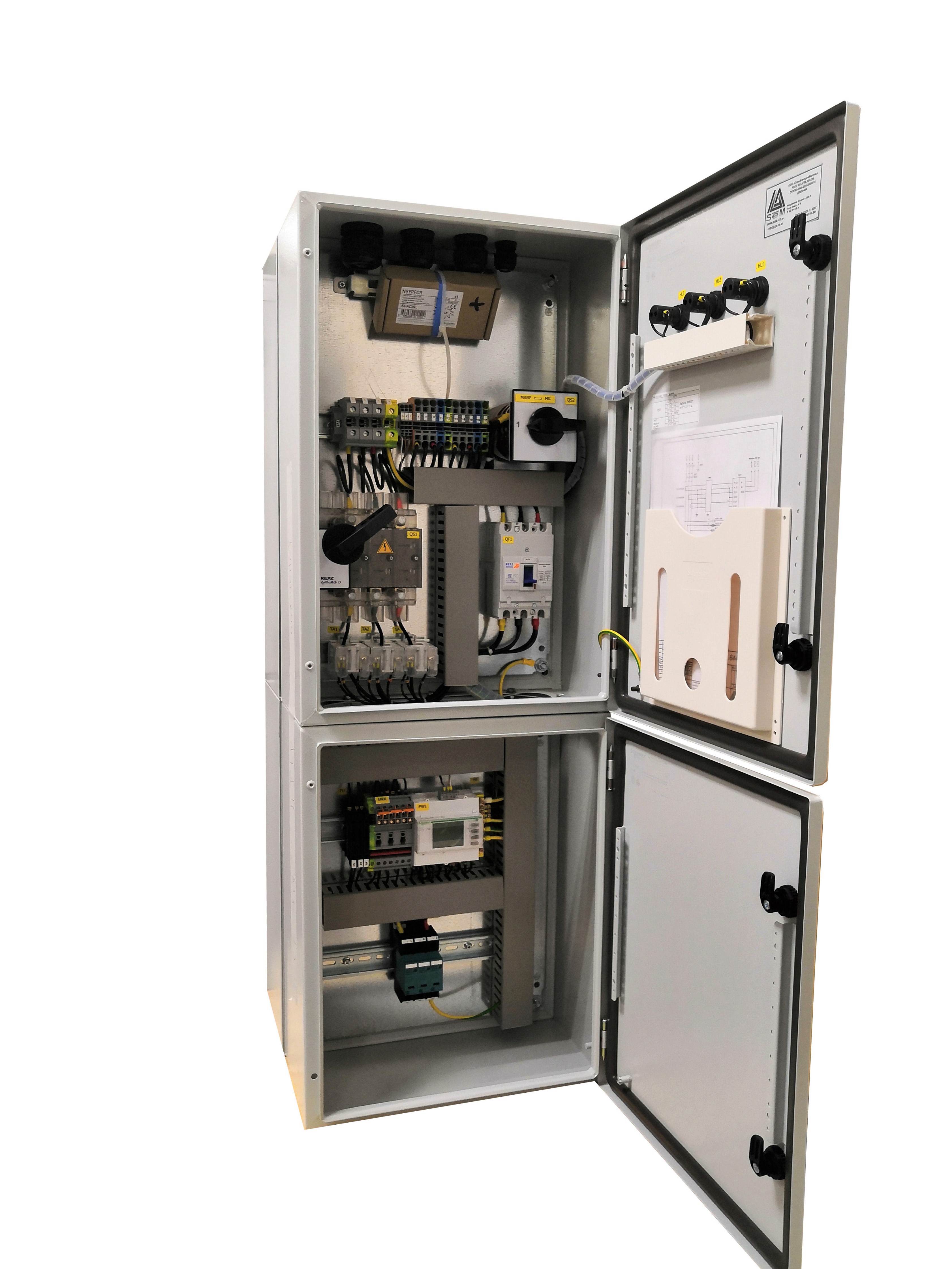

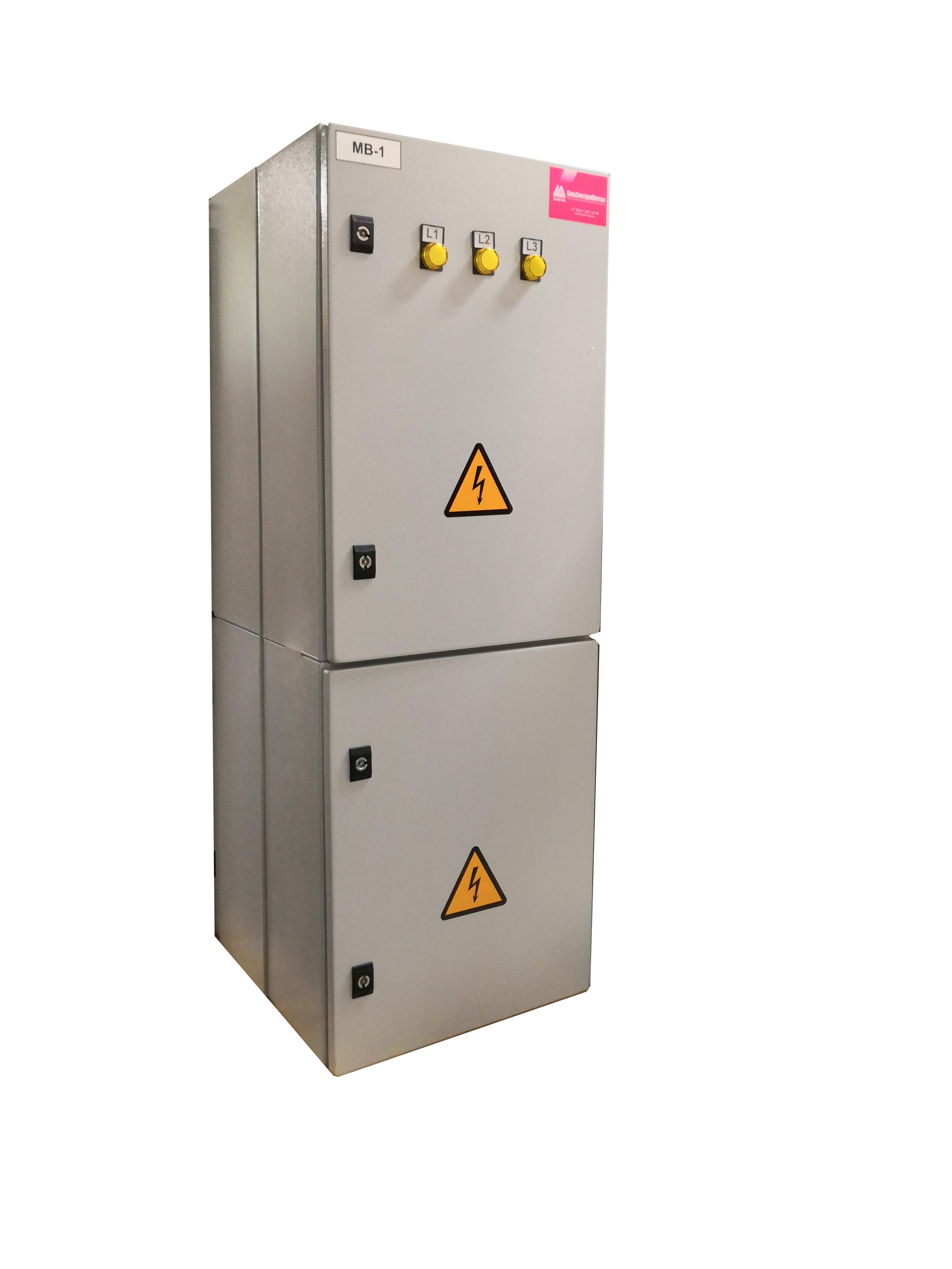

• шкафы отключения входных фидеров (от одного до трех);
• устройство автоматического ввода резерва (АВР) двух- или трехвходовое;
• узел подключения и коммутации ИБП;

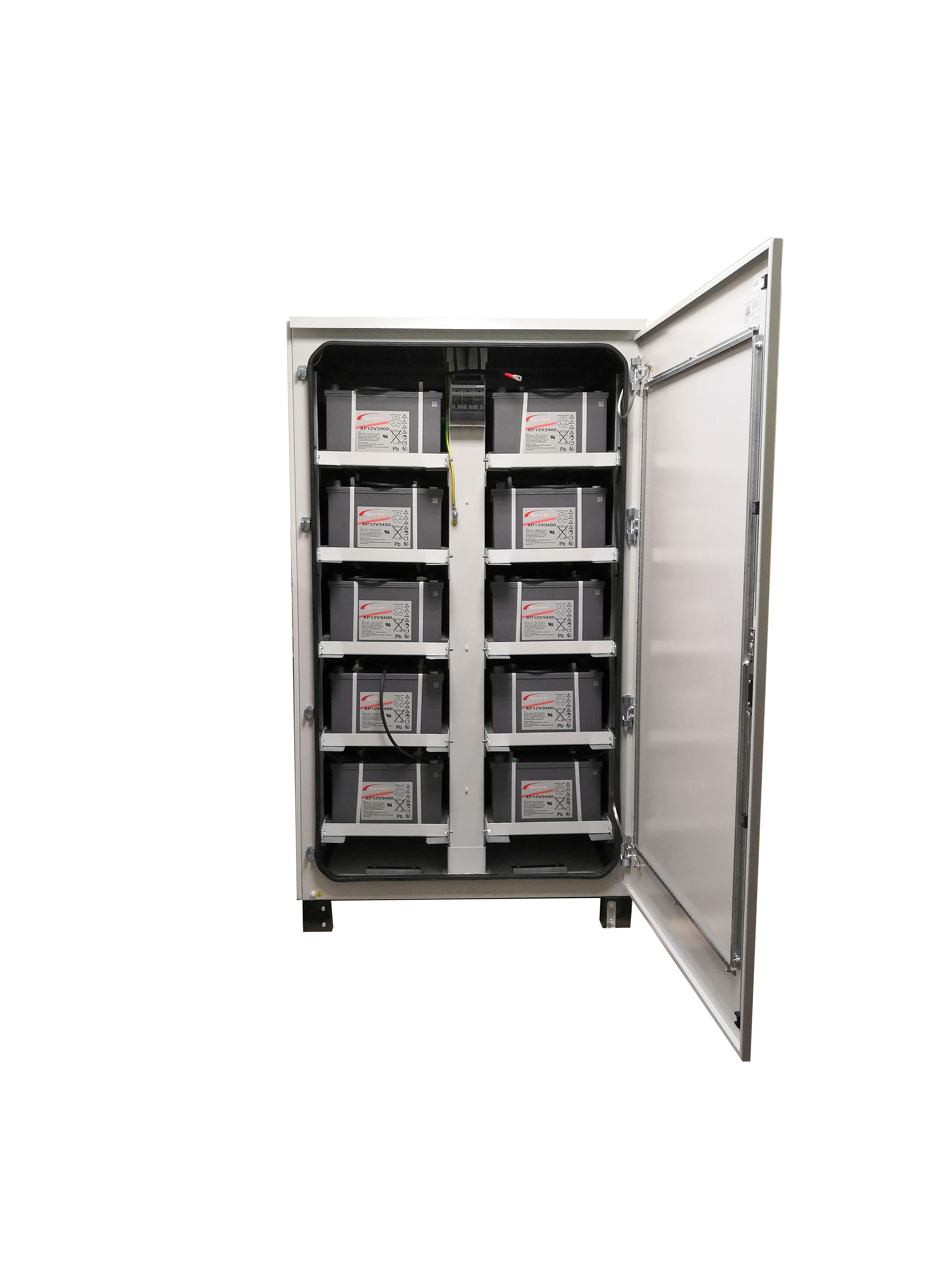

• один или несколько (параллельное резервирование N+1) ИБП с батареями (встроенными или в дополнительных шкафах);
• распределительные панели подключения нагрузок.

В зависимости от модификации, СРЭП может комплектоваться устройствами учета электроэнергии, контактами контроля состояния АВР и ряда автоматических выключателей системы, элементами световой и звуковой индикации, измерительными приборами напряжения и тока и т. д.

Наименование модели системы имеет вид:

СРЭПNN-XYYY-XYYY-XXYYY/ZZZ-АXYYZZZ-АXYYZZZ…-IPXX

Обозначение вида – система резервированного электропитания, модификация NN.
Количество входных фидеров X (при 2-х и более содержит АВР), номинальный входной ток YYY А.
Количество Х модулей ИБП (включены по схеме параллельного резервирования N+1) и номинальная мощность системы YYY кВА.
Аккумуляторы с прогнозируемым сроком службы XX лет, время работы системы от батарей YYY минут при мощности нагрузки ZZZ кВА.
Несколько групп автоматических выключателей нагрузок – полюсность X, кол-во YY штук и номинал ZZZ А, описание группы начинается с буквы А.
Степень защиты корпусов (IP20, IP21…).

Пример записи:

СРЭП03-2080-2030-0560/25-А108016-А302032…-IP20

Система резервированного электропитания, модификация 03

АВР 2 входа с номинальным входным током 80 А

ИБП 2 шт., номинальная мощность системы 30 кВА

срок службы аккумуляторов 5 лет, время работы системы от батарей 60 минут при мощности нагрузки 25 кВА

группы автоматических выключателей нагрузок:
— 1-полюсные 8 штук номиналом 16 А
— 3-полюсные 2 штуки 32 А
…

степень защиты IP20

В настоящее время разработаны в соответствии с требованиями заказчиков и производятся системы девяти модификаций:

Назначение	Модель	Кол-во установленных систем
Метро КАСИП АЗМ	СРЭП01	40
Метро Телефонная Связь	СРЭП02	31
Метро АТДП	СРЭП03	25
Метро КАС ДУ	СРЭП04	45
Метро АСКОПМ	СРЭП05	15
Морской транспорт	СРЭП06	5
Телекоммуникации	СРЭП07	7
Железнодорожные и автомобильные тоннели	СРЭП09	22
Метро СТП	СРЭП16	6

Мы готовы, в соответствии с техническим заданием Заказчика на систему электропитания, подобрать оптимальные из уже имеющихся или разработать новые модификации СРЭП и предоставить их технико-экономические данные.

Минимально необходимая информация, которая должна содержаться в ТЗ:

• количество входных фидеров питания;
• количество и мощность нагрузок;
• необходимое время автономной работы (от аккумуляторов).

Преобразователь статический формирования силового электропитания постоянного тока =220 В 400A, модель СРЭП06-1160-DC201400.

Наименование показателей	Норма, единицы измерения
Вход
Род тока	Переменный, частота 50 Гц, 3 фазы с глухозаземленной нейтралью
Номинальное напряжение (фазное)	208-240 В
Рабочий диапазон входного фазного напряжения	176-312 В
Рабочий диапазон частоты входного напряжения	45 — 70 Гц
Коэффициент мощности при номинальном напряжении: (при нагрузке 50-100%)	>0.99
КНИ входного тока при номинальном напряжении:	<5%
Выход
Номинальное напряжение	220 В постоянного тока
Диапазон регулировки напряжения	181-319 В постоянного тока
Номинальная мощность	88 кВт
Максимальный выходной ток	400 А
КПД при номинальной мощности	>93%
Стабильность статическая по нагрузке, не хуже	±0,5%
Стабильность динамическая по нагрузке, не хуже	±5% в 30 мс
Условия окружающей среды
Рабочая температура	-40 º c …+50º c
Влажность относительная	0-95% без конденсации
Высота над уровнем моря	-500…2800 м
Тепловыделение при максимальной выходной мощности	<7000 вт
Защита
Ограничение тока/от короткого замыкания
Выключение из-за высокого выходного напряжения
Ограничение мощности
Выключение из-за перегрева
От входных переходных процессов
Выключение при низком входном напряжении сети
Массогабаритные показатели
Габаритные размеры, высота х ширина х глубина	1910х800×890 мм
Вес в сборе	250 кг
Степень защиты	IP 20

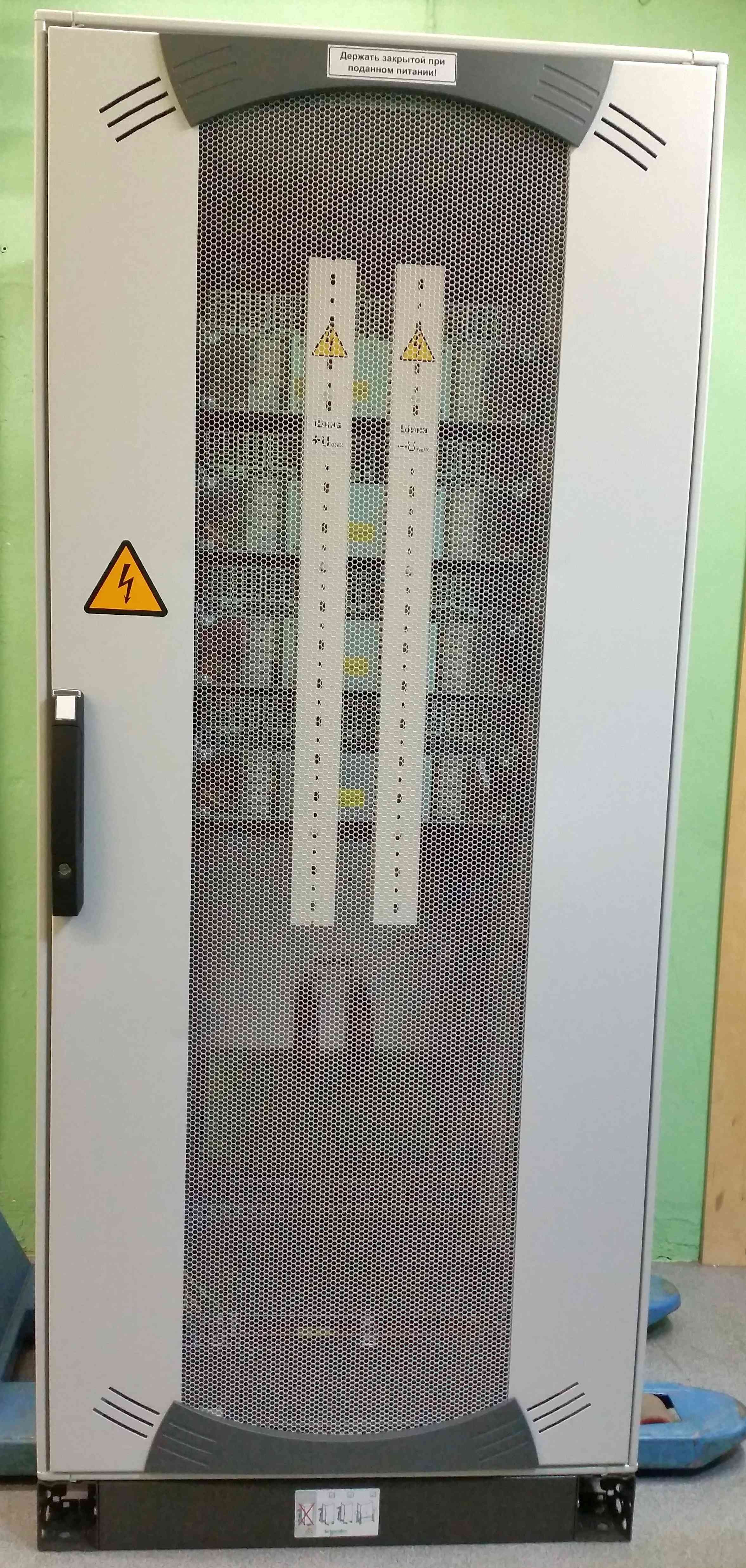

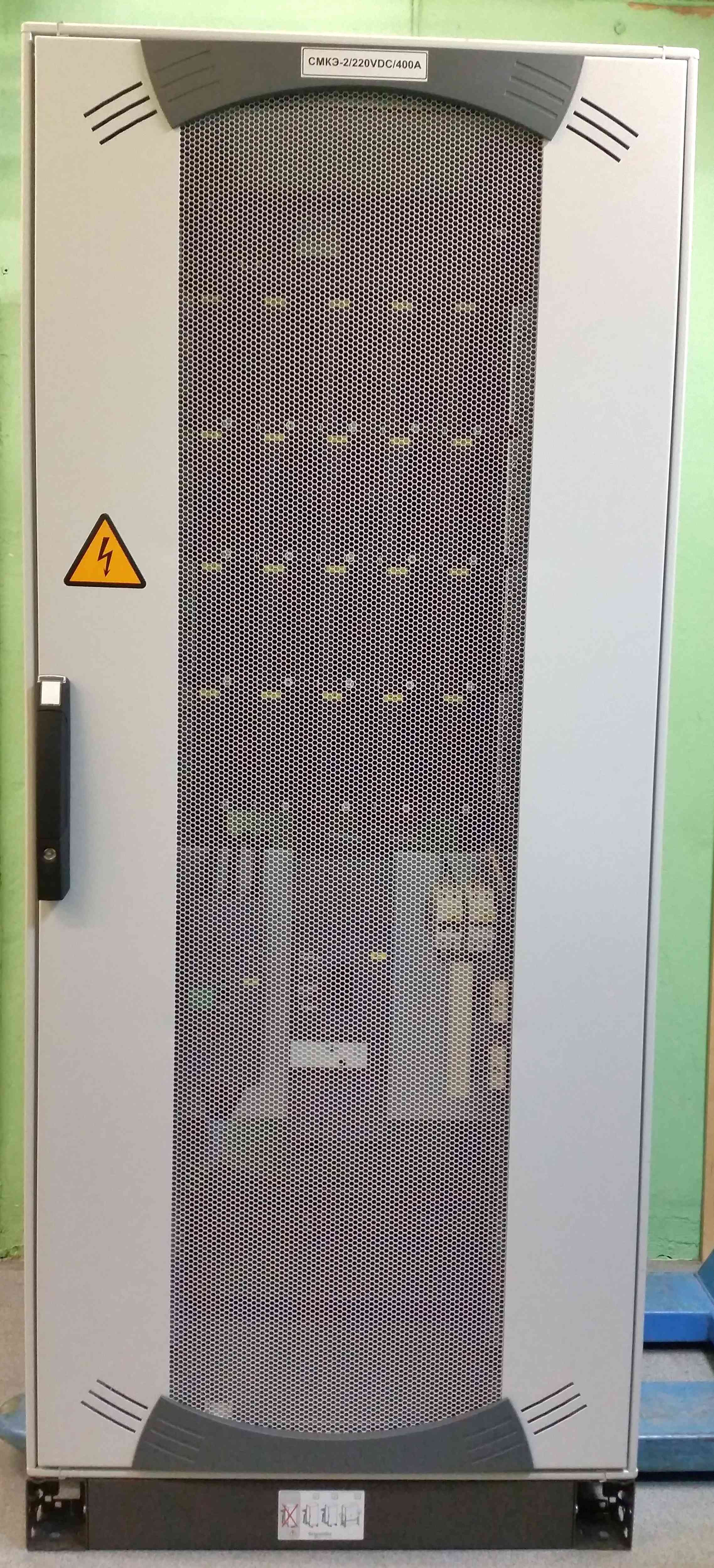

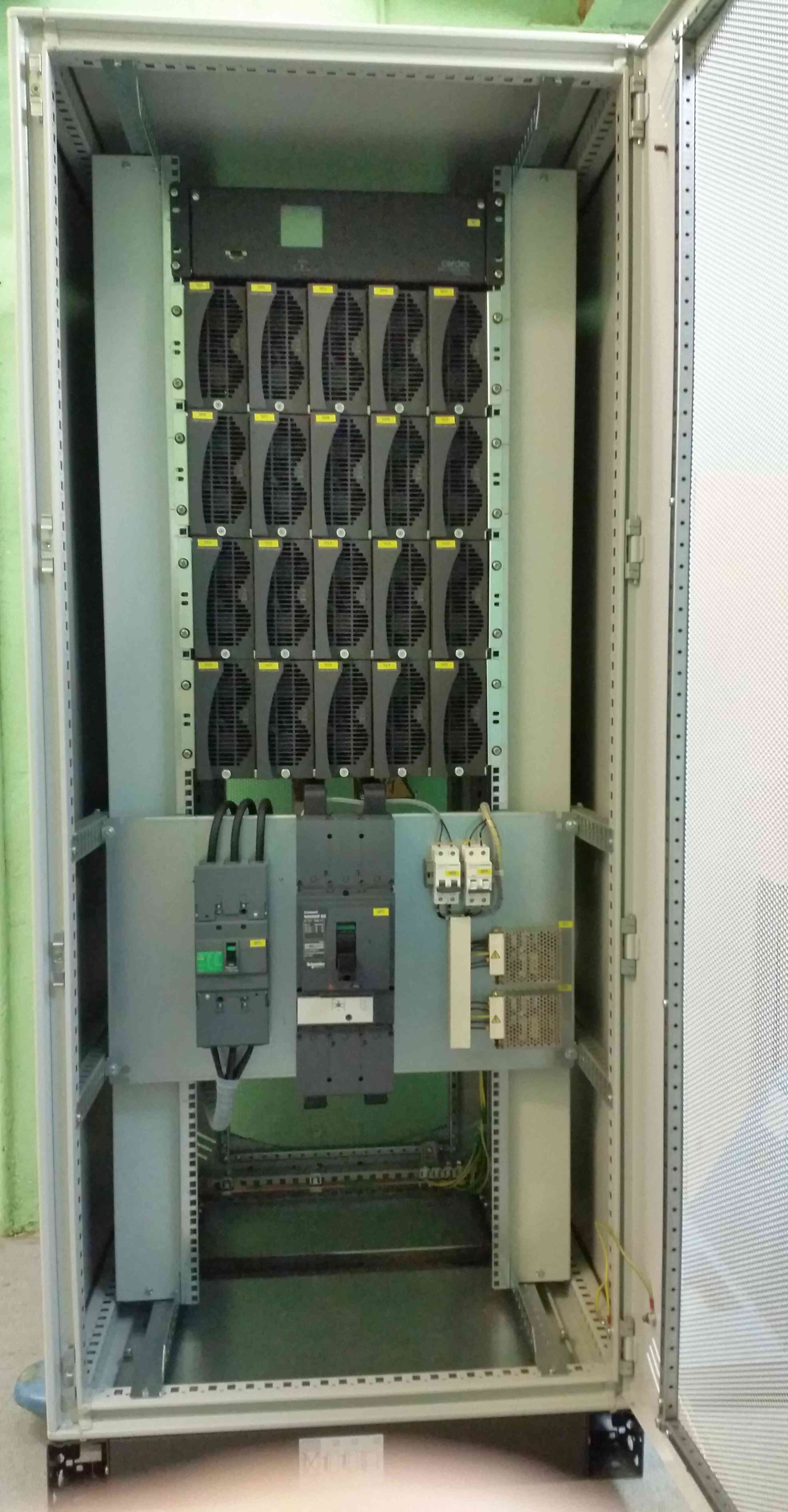

СРЭП06-1160-DC201400 выполнен в металлическом шкафу напольного исполнения, окрашенном порошковой краской, рамного типа, со сплошными боковыми панелями, передняя и задняя двери с микроперфорацией закрываются на замки. При необходимости двери могут быть перенавешены для изменения направления открывания. Снизу шкафа предусмотрен цоколь высотой 100 мм и раздвижная панель над ним для завода кабелей. Внутри шкафа для установки составных частей системы предусмотрены стойки 19” и монтажная панель.
СРЭП06-1160-DC201400 содержит следующие элементы:

• Входной трехфазный автоматический выключатель QF1;
• Вспомогательный автоматический выключатель QF4 для подачи входного питания (фаза L3) на сервисные блоки питания U21, U22 (для питания контроллера)

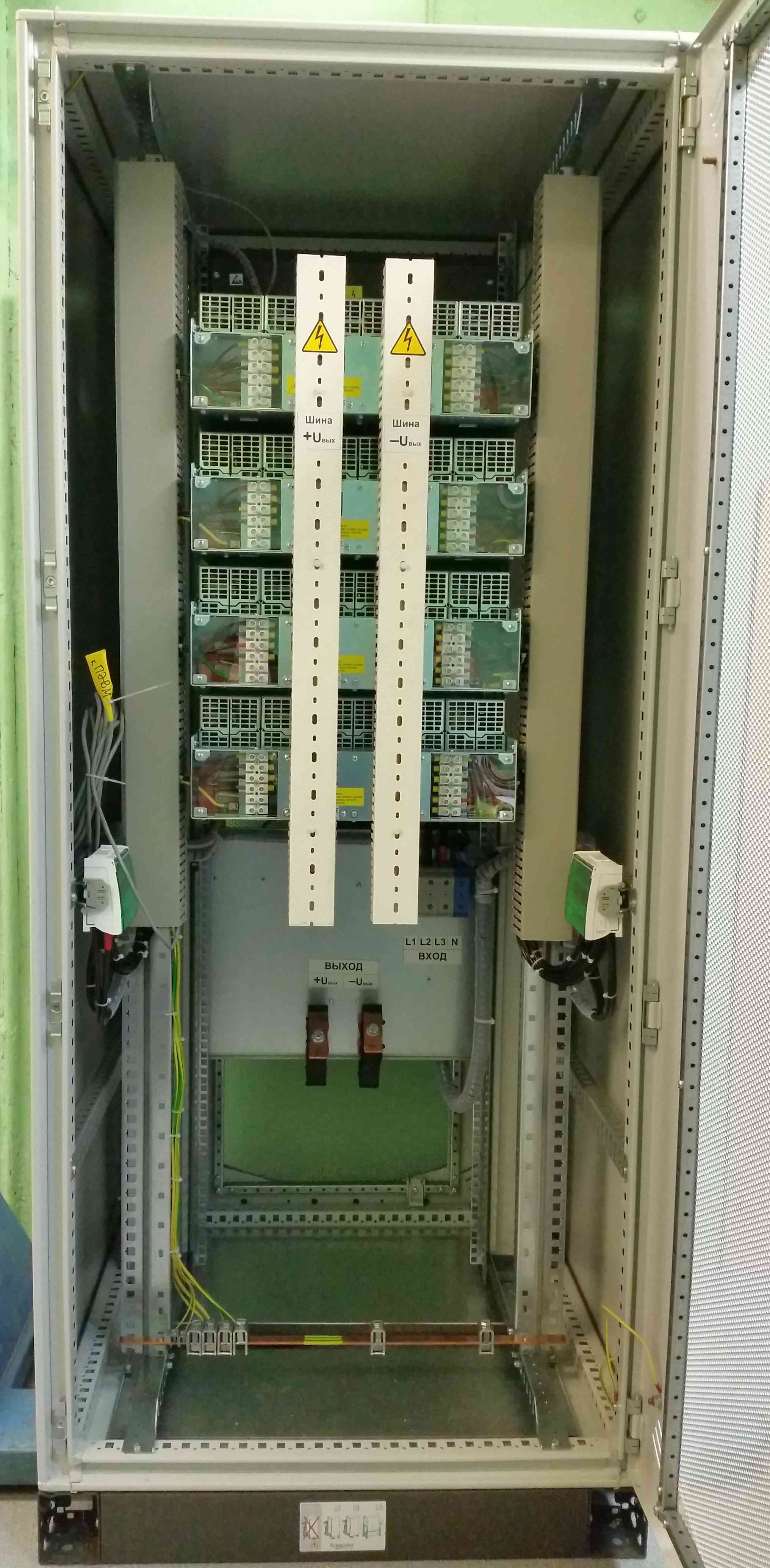

• Полки-корзины 19” для установки модулей выпрямителей – 4 штуки. Полка имеет клеммы для подключения входов сетевого электропитания переменного тока, разъёмы интерфейсов CAN для связи с контроллером и две шины выхода напряжения постоянного тока, соединенные болтами с объединительными шинами системы. Объединительные шины закрыты защитными пластиковыми крышками. На каждую полку установлено 5 модулей выпрямителей.

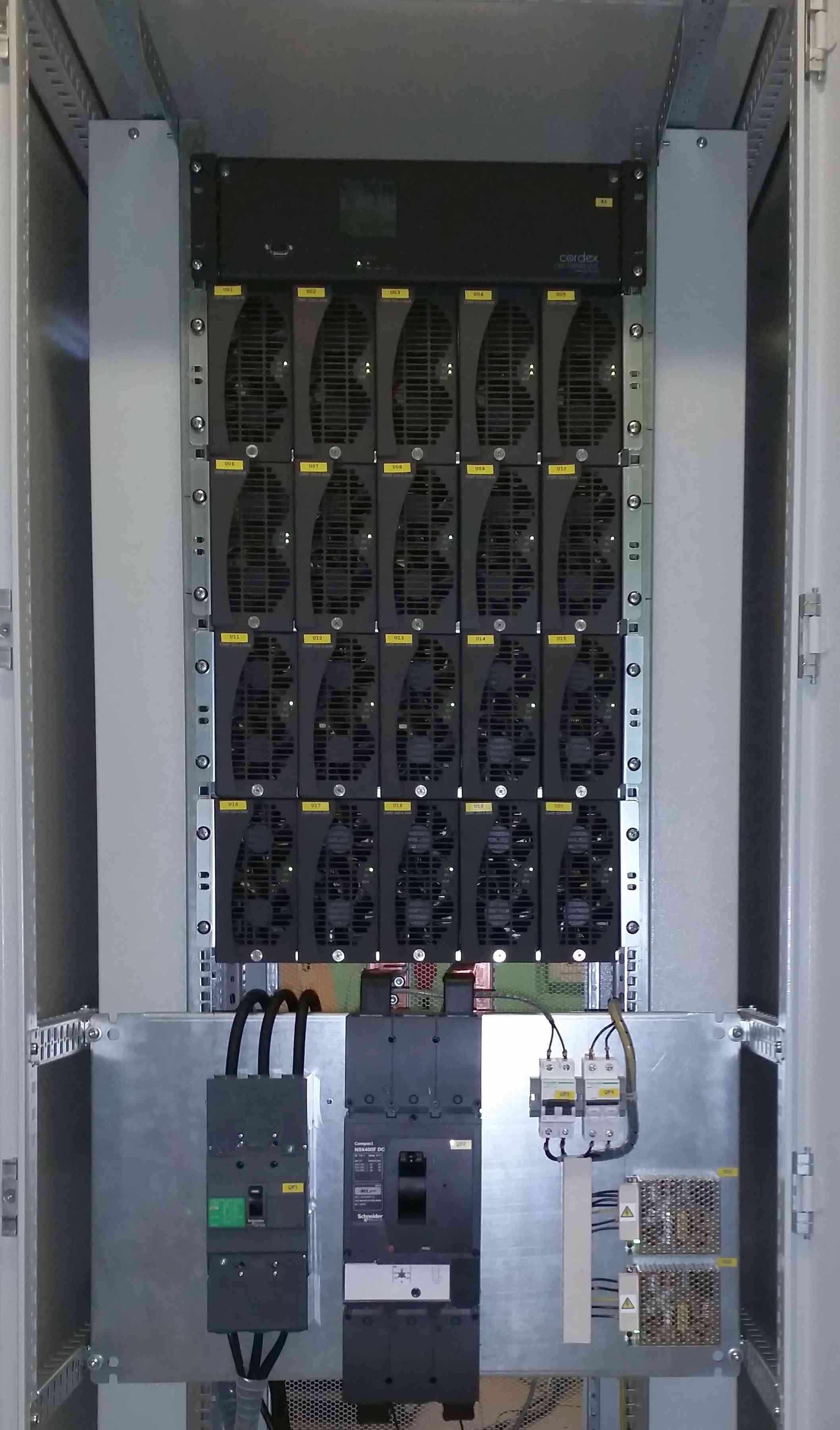

• Выпрямительные модули U01…U20, установленные на полки-корзины – всего 20 штук. Выпрямительные модули используют высокочастотный метод преобразования, выход гальванически изолирован от сети входного электропитания переменного тока. Реализована возможность «горячего» снятии и установки модулей, без отключения питания от системы или нагрузки. Для снятия модуля нужно отвинтить фиксирующий винт в передней нижней части и потянуть модуль вперёд. Выпрямители оборудованы вентиляторами принудительного охлаждения.
• Контроллер A1 системы (в корпусе 19” исполнения), который позволяет конфигурировать, контролировать и управлять всей системой выпрямителей посредством дисплея с сенсорным экраном и удаленно через сеть Ethernet посредством Web-интерфейса.
• Вспомогательный автоматический выключатель QF3 для подачи выходного напряжения постоянного тока на входы питания и измерения контроллера.
• Выходной автоматический выключатель QF2 напряжения постоянного тока

Для подключения входного силового кабеля питания переменного тока предусмотрены клеммы винтового типа (под зажим, сечением жил до 95 кв. мм. Подключение силового кабеля к выходу системы производится к шинам напряжения постоянного тока соединением под болты М10.

На передней панели каждого из выпрямительных модулей имеются три светодиодных индикатора:

• «AC» — Сеть в норме, зеленый светодиод
• «DC» — Модуль в норме, зеленый светодиод
• «ALM» — Неисправность модуля, красный светодиод

На передней панели контроллера расположены:

• «RST» — кнопка сброса, служит для перезапуска микропроцессора контроллера. После нажатия на эту кнопку потребуется примерно 15-20 секунд до появления изображения на дисплее.
• «OK» — зеленый светодиод, аварийная сигнализация отсутствует
• «MN» — желтый светодиод, есть второстепенная аварийная сигнализация (нет главной аварийной сигнализации);
• «MAJ» — красный светодиод, есть главная аварийная сигнализация. Во время аварийной ситуации светится только один из индикаторов.
• Сенсорный экран — графический жидкокристаллический индикатор (ЖКИ) 160х160 пикселей с сенсорным экраном. На экране может отображаться различная информация об измеренных величинах (напряжений, токов и т.д.) и о текущем состоянии системы.
• Встроенный динамик подтверждает активность короткими звуковыми тональными сигналами. Динамик также озвучивает аварийную сигнализацию в виде прерывистого тона.

На задней панели контроллера имеется порт Ethernet Base-T, предназначенный для связи с локальной сетью или напрямую с управляющей ПЭВМ. Встроенная в контроллер поддержка Web-сервера используется для дистанционного управления и мониторинга.
