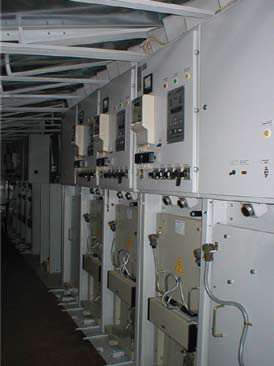

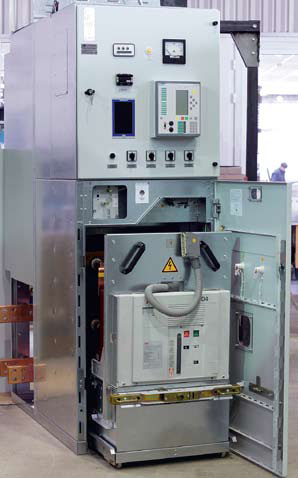

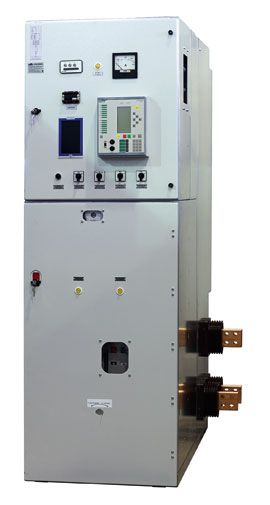

КРУ-6(10) кВ серии К-104 СЭМ
Комплектное распределительное устройство

Устройство комплектное распределительное серии К-104 СЭМ предназначено для приёма и распределения электроэнергии трёхфазного переменного тока частотой 50Гц напряжением 6 и 10 кВ для систем с изолированной или заземлённой через дугогасящий реактор нейтралью. Исполнение УЗ и УХЛ1, сейсмостойкого исполнения.

КРУ К-104 СЭМ предназначены для работы в закрытых распределительных устройствах общепромышленного назначения с нижним расположением сборных шин с частыми коммутационными операциями в условиях невзрывоопасной, не содержащей токопроводящей пыли, агрессивных газов и паров, разрушающих металл и изоляцию среды.

Корпус данной версии КРУ серии К-104 СЭМ изготавливается из тонколистовой оцинкованной стали, представляющей собой сборно-клепанную конструкцию.

Комплектные распределительные устройства КРУ соответствуют требованиям ГОСТ 14693-90 и используются в:

  • нефтяной, газовой промышленности;
  • металлургической, угольной промышленности;
  • энергетике;
  • распределительных сетях энергокомплекса;
  • сельском хозяйстве;
  • сетях промышленных предприятий;
  • городских и муниципальных сетях.

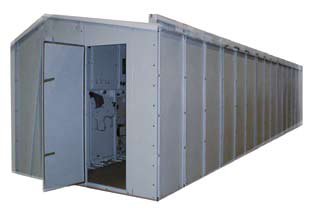

КРУ К-104 СЭМ адаптированы для встраивания в модульные здания различного типа. Дуговая защита выполняется как на клапанах, так и смешанного типа с использованием фототиристоров, а также с использованием микропроцессорных устройств с оптоволоконными датчиками российского и импортного производства (ОВОД, ОРИОН и т.д.).

При наличии ВЭ, ячейки данной серии изготавливаются с контакторами, силовыми выключателями как российского производства (ВВ/TEL, ВБЭ), так и с коммутационными аппаратами импортного производства с вакуумной или элегазовой изоляцией (Sion, VD4, Evolis,LF).

Схемы вторичных соединений выполняются с использованием как электромеханических или электростатических реле, так и на микропроцессорных устройствах релейной защиты и автоматики МРЗиА, отечественного производства (ТЭМП, БМРЗ, Сириус и т.д) и импортного производства (Siprotec, SPAC, Sepam и т.д).

Основные характеристики:

Параметры Значение
Номинальное напряжение (линейное), кВ 6, 10
Наибольшее рабочее напряжение, кВ 7,2; 12
Номинальный ток главных цепей, А 630; 800; 1000; 1250; 1600; 2000; (2500; 3150)
Номинальный ток откл. выключателей, кА 20; 25; 31,5; 40; 50
Ток термической стойкости выключателей, кА 20; 25; 31,5; 40; 50
Номинальный ток электродинамической стойкости главных цепей, кА 51; 64; 81; 102; 128
Номинальный ток сборных шин, А 630; 800; 1000; 1250; 1600; 2000; 2500; 3150


КРУ данной серии изготавливаются:

  • с неизолированными и частично изолированными шинами;
  • с выкатными элементами и без ВЭ;
  • с дверьми / без дверей ВЭ;
  • с IP31 или IP41при наличии дверей;
  • IP00 при открытой двери РШ или разобщённой положении ВЭ;
  • с подводом кабеля:
    • сверху внутри ячейки;
    • снизу внутри ячейки;
    • снизу вне ячейки;
    • c шинным присоединением.

Компания ООО “СЭМ” получила заключение аттестационной комиссии ПАО «Россети».

  • Заключение подтверждает, что КРУ серии К-104 СЭМ двухстороннего обслуживания, на напряжение 6-10 кВ, номинальные токи 630÷3150 А, токи термической стойкости 20÷40 кА, изготавливаемые по техническим условиям ТУ 3414-001-94683212-2009, соответствуют техническим требованиям ПАО «Россети».

    Номер заключения: I3-62/19.

    ссылка на новость

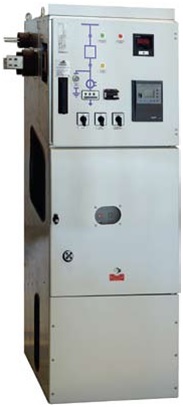

КРУ-6(10) кВ серии К-104 С СЭМ
Комплектное распределительное устройство

КРУ серии К-104 С СЭМ предназначено для приёма и распределения электроэнергии трёхфазного переменного тока частотой 50 Гц напряжением 6, 10 кВ для систем с изолированной или заземленной через дугогасящий реактор нейтралью.
Исполнение У, с категорией размещения 3, сейсмостойкого исполнения. Предназначены для работы в закрытых распределительных устройствах общепромышленного назначения с верхним расположением сборных шин в условиях невзрывоопасной, не содержащей токопроводящей пыли, агрессивных газов и паров, разрушающих металл и изоляцию среды.

КРУ данной серии изготавливаются:

  • с неизолированными и частично изолированными шинами;
  • с выкатными элементами и без ВЭ;
  • с дверьми;
  • с IP31;
  • с IP00 при открытой двери РШ или разобщённом положении ВЭ;
  • с подводом кабеля:
    • сверху внутри ячейки;
    • снизу внутри ячейки;
    • снизу вне ячейки;
    • шинным присоединением.

Корпус данной версии КРУ серии К-104С СЭМ изготавливается из тонколистовой оцинкованной стали, представляющей собой сборно-клепанную конструкцию.
Данное КРУ серии К-104С СЭМ имеет среднее положение выкатного элемента.
КРУ серии К-104С СЭМ предназначена для номинальных токов 630-3 150 А.

Комплектные распределительные устройства КРУ соответствуют требованиям ГОСТ 14693-90 и используются в:

  • нефтяной, газовой, угольной и металлургической промышленности;
  • энергетике;
  • распределительных сетях энергокомплекса;
  • сельском хозяйстве.

КРУ К-104 С СЭМ адаптированы для встраивания в модульные здания различного типа.
Дуговая защита выполняется как на клапанах, так и смешанного типа с использованием фототиристоров, а также с использованием микропроцессорных устройств с оптоволоконными датчиками российского и импортного производства (ОВОД, ОРИОН и т.д.)

При наличии ВЭ, ячейки данной серии изготавливаются с контакторами, силовыми выключателями как российского производства (ВВ/TEL, ВБЭ), так и с коммутационными аппаратами импортного производства с вакуумной или элегазовой изоляцией (Sion, VD4, Evolis, LF).

Схемы вторичных соединений выполняются с использованием как электромеханических или электростатических реле, так и на микропроцессорных устройствах релейной защиты и автоматики МРЗиА,
отечественного производства (ТЭМП, БМРЗ, Сириус и т.д.) и импортного производства (Siprotec, SPAC, Sepam и т.д).

Основные характеристики:

Параметры Значение
Номинальное напряжение (линейное), кВ 6; 10
Наибольшее рабочее напряжение, кВ 7,2; 12
Номинальный ток главных цепей, А 630; 800; 1000; 1250; 1600; 2000; 2500; 3150
Номинальный ток откл. выключателей, кА 20; 25; 31,5; 40; 50
Ток термической стойкости выключателей, кА 20; 25; 31,5; 40; 50
Номинальный ток электродинамической стойкости главных цепей, кА 51; 64; 81; 102; 128
Номинальный ток сборных шин, А 630; 800; 1000; 1250; 1600; 2000; 2500; 3150

Компания ООО “СЭМ” получила заключение аттестационной комиссии ПАО «Россети».

  • Заключение подтверждает, что КРУ серии К-104 С СЭМ одностороннего обслуживания, на напряжение 6-10 кВ, номинальные токи 630÷3150 А, токи термической стойкости 20÷40 кА, изготавливаемые по техническим условиям ТУ 3414-001-94683212-2009, соответствуют техническим требованиям ПАО «Россети».

    Номер заключения: I3-62/19.

    ссылка на новость

КРУ-20 кВ серии С-1020 одностороннего обслуживания
Комплектное распределительное устройство

КРУ серии С-1020 предназначено для приёма и распределения электроэнергии трёхфазного переменного тока частотой 50 Гц напряжением 20 кВ для систем с изолированной или заземленной через дугогасящий реактор нейтралью.

Климатическое исполнение У, с категорией размещения 3, сейсмостойкого исполнения. Предназначены для работы в закрытых распределительных устройствах общепромышленного назначения с верхним расположением сборных шин в условиях невзрывоопасной, не содержащей токопроводящей пыли, агрессивных газов и паров, разрушающих металл и изоляцию среды.

Корпус данной версии КРУ серии С-1020 изготавливается из тонколистовой оцинкованной стали, представляющей собой сборно-клепанную конструкцию.
Данное КРУ серии С-1020 имеет среднее положение выкатного элемента.
КРУ серии С-1020 предназначена для номинальных токов 630 — 2500 А.


Комплектные распределительные устройства КРУ соответствуют требованиям ГОСТ 14693-90 и используются в:

  • нефтяной, газовой, угольной и металлургической промышленности;
  • энергетике;
  • распределительных сетях энергокомплекса.

КРУ данной серии изготавливаются:

  • с неизолированными и частично изолированными шинами;
  • с выкатными элементами и без ВЭ;
  • с дверьми;
  • с IP31;
  • IP00 при открытой двери РШ или разобщённой положении ВЭ;
  • с подводом кабеля:
    • снизу внутри ячейки;
    • снизу вне ячейки;
    • шинным присоединением.

КРУ С-1020 адаптированы для встраивания в модульные здания различного типа. Дуговая защита выполняется как на клапанах, так и смешанного типа с использованием фототиристоров, а также с использованием микропроцессорных устройств с оптоволоконными датчиками российского и импортного производства (ОВОД, ОРИОН и т.д.)

При наличии ВЭ, ячейки данной серии изготавливаются с контакторами, силовыми выключателями как российского производства (ВВ/TEL, VF-24), так и с коммутационными аппаратами импортного производства с вакуумной или элегазовой изоляцией (BBAM-20, VD4).

Схемы вторичных соединений выполняются с использованием как электромеханических или электростатических реле, так и на микропроцессорных устройствах релейной защиты и автоматики МРЗиА, отечественного производства (ТОР 200, БМРЗ, Сириус и т.д.) и импортного производства (Siprotec, SPAC, Sepam и т.д).

Основные характеристики:

Параметры Значение
Номинальное напряжение (линейное), кВ 20
Наибольшее рабочее напряжение, кВ 24
Номинальный ток главных цепей, А 630; 800; 1000; 1250; 1600; 2000; 2500
Номинальный ток откл. выключателей, кА 20; 25; 31,5; 40
Ток термической стойкости выключателей, кА 20; 25; 31,5
Номинальный ток электродинамической стойкости главных цепей, кА 51; 64; 81
Номинальный ток сборных шин, А 630; 800; 1000; 1250; 1600; 2000; 2500

Компания ООО “СЭМ” получила заключение аттестационной комиссии ПАО «Россети».

  • Заключение подтверждает, что КРУ серии С-1020 на напряжение 20кВ, номинальные токи от 630 А до 2500 А, с вакуумными выключателями типа VD4 или BBAM; токи термической стойкости 20, 25 кА: климатического исполнения У, категории размещения 3 (с нижним значением температуры при эксплуатации до минус 25 С), изготовляемые по техническим условиям ТУ 3414-002-61085812-2010,соответствуют техническим требованиям ПАО «Россети».
    Номер заключения: I3-158/19.
