Блок питания ОБП-480


IMG_20180807 ОБП 480 фас
IMG_20180807_105607
IMG_20180807_105548

Блок питания с функцией ИБП и протоколом Modbus RTU
ОБП-480 версии 4.4

Область применения:

  • системы автоматизации – АСДУ, АСУ ТП, АИИС КУЭ;
  • системы безопасности – охранная сигнализация, контроль доступа, видеонаблюдение.

Краткие характеристики:

  • защита от короткого замыкания и перегрузки;
  • защита аккумуляторной батареи (АКБ) от глубокого разряда;
  • поддержка АКБ в заряженном состоянии;
  • интерфейс RS-485 Modbus с гальванической развязкой;
  • информационный OLED дисплей;
  • LED индикаторы состояния;
  • автоматическая диагностика при включении;
  • монтаж на DIN-рейку;
  • 3 года гарантии.

Описание:

ОБП-480 высокоэффективный блок питания (преобразователь напряжения резонансного типа).

ОБП-480 предназначен для питания радиоэлектронной аппаратуры в системах требующих бесперебойного питания напряжением постоянного тока.

При пропадании входного напряжения автоматически подключается АКБ. При достижении глубокого разряда АКБ, ОБП-480 отключает нагрузку.
В рабочем режиме ОБП-480 отслеживает состояние АКБ и при необходимости подзаряжает ее.

ОБП-480 имеет светодиодные индикаторы состояния и текстовый OLED дисплей.
Светодиодные индикаторы оперативно информируют о состоянии ОБП-480.
«Зеленый» – наличие напряжения на входе (устройство включено).
«Желтый» – заряд АКБ.
«Красный» – разряд АКБ.
OLED дисплей отображает текущую информацию о параметрах работы (режим работы, напряжение, ток).

ОБП-480 оснащен интерфейсом RS-485, работающим по протоколу Modbus RTU.
В целях защиты канала передачи информационных сигналов, используется схемное решение с гальванической изоляцией.
RS-485 применяется для наблюдения за параметрами о состоянии ОБП-480 (напряжение, ток и др.) и выполнения корректировки начальных установок.

ОБП-480 выполнен в металлическом корпусе.

Технические характеристики:

МОДЕЛЬ ОБП-480 версия 4.4
ВХОД Напряжение 190 ~ 264 В ВЫХОД Напряжение 24 В
Частота 47 ~ 63 Гц Ток постоянный 20 А
Эффективность (КПД) 91 % Мощность 480 Вт
Ток переменный 2.2 А Регулировка напряжения 23-26 В
ЗАЩИТА Перегрузка 120-150 % от номинальной мощности
Отключение АКБ 20-21 В
УСЛОВИЯ ЭКСПЛУАТАЦИИ И ХРАНЕНИЯ Рабочая температура -10 +35 °C
Относительная влажность верхний предел относительной влажности воздуха — не более 98% при +35 °C и более низких температурах без конденсации влаги
Температура хранения -40 +50 °C, не более 95% относительной влажности воздуха
РАЗНОЕ Габаритные размеры 95х135х130 мм

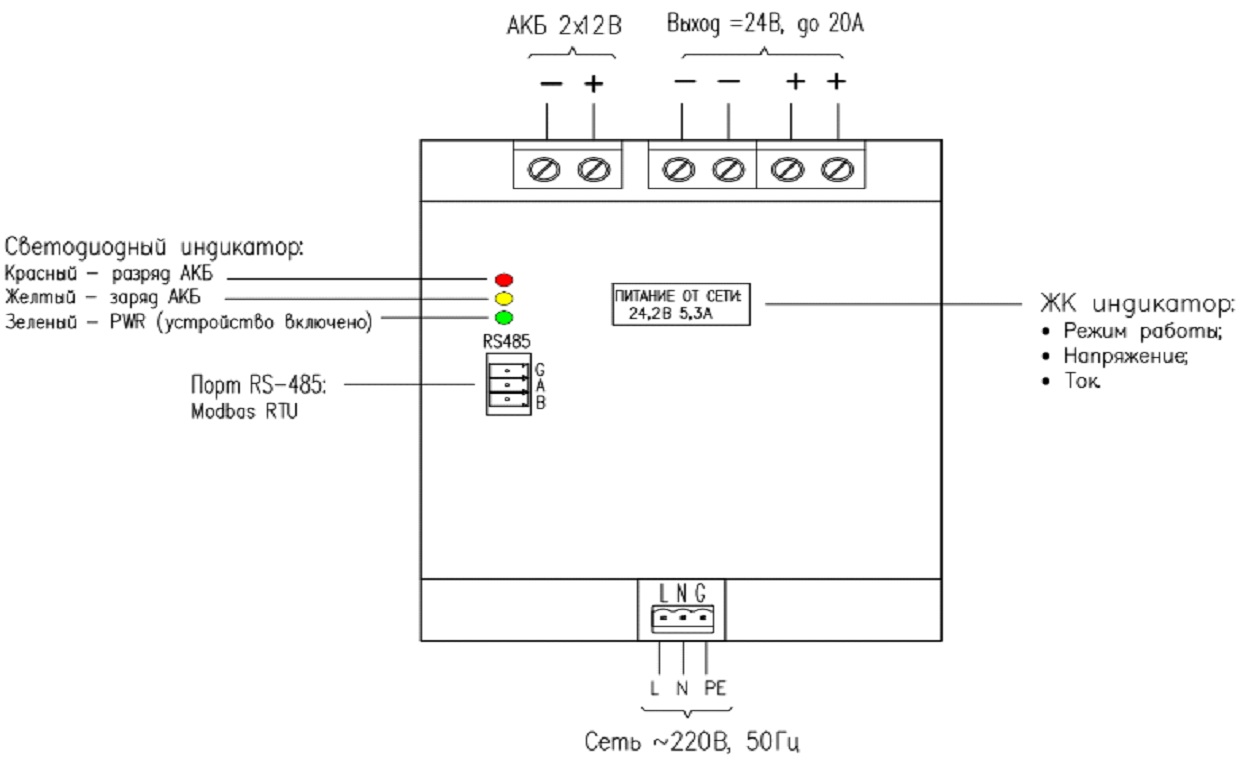

Схема подключения:
